振动筛-河南益泽中矿环保设备

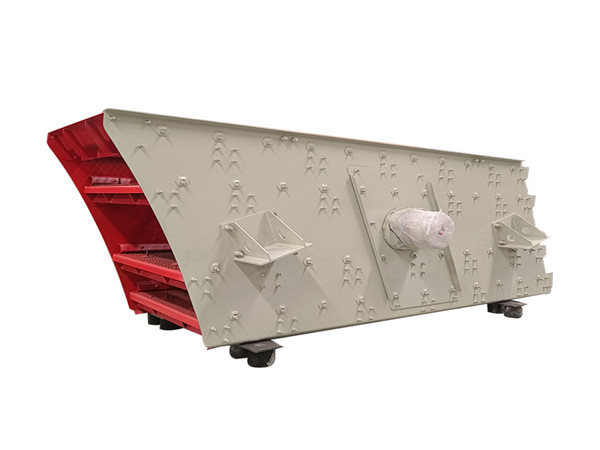

振动筛

产品简介:

　　是一种新型的通用筛分设备，其筛箱运动轨迹近似为直线。该系列筛机结构简单，筛分能力大且能耗少、维修简便

应用范围：

广泛应用于矿山、煤炭、电力、冶金、建材、耐火等各行各业对较大块状物料及中、小颗粒状物料的分级作业。

现在咨询获取报价

13663038908

相关产品
样板工程
在线留言

振动筛产品介绍
重型振动筛是一种新型的通用筛分设备，其筛箱运动轨迹近似为直线。该系列筛机结构简单，筛分能力大且能耗少、维修简便，广泛应用于矿山、煤炭、电力、冶金、建材、耐火等各行各业对较大块状物料及中、小颗粒状物料的分级作业。

该系列振动筛的动力装置有振动电机直接驱动和普通电机通过联轴器带动激振器间接驱动两种形式，可满足不同环境需要；筛面有金属编织网、棒条、铸造、焊接、冲孔等多种形式，筛面既有单层结构也可多层布置，可满足不同筛分作业要求。

直线振动筛选用提示
1、重型振动筛，计有11个定型规格并分别有敞开型和封闭型两种结构形式，适用不同作业环境需求，选用时请确定电压制式及有无防爆要求；
2、设备安装方式有支座式和吊挂式及二者搭配式等多种形式，选型时，请务必慎重考

现场视频

直线振动筛常用型号技术参数表:

型号	筛面尺寸	筛面层数	网孔尺寸	处理量	振次	双振幅	电机功率	振动方向角	外形尺寸（长×宽×高）
ZXS520		1 2 3 1 2 3 4 5 6	2-200	0.05-5	960	6-7	2×0.4	45-60	2140×808×848
2ZXS520	500×2000			0.05-5	960	6-7	2×0.4	45-60	2199×808×878
3ZXS520	500×2500			0.03-5	1450	4-6	2×0.4	45	2256×808×938
ZXS525				0.06-8	960	5-7	2×0.4	45-60	2642×808×848
2ZXS525				0.06-8	1450	4-6	2×0.4	45	2699×808×878
3ZXS525				0.06-8	960	6-8	2×0.75	45-60	2750×808×938
4ZXS525				0.1-15	1450	5-7	2×0.4	45	2813×808×1000
5ZXS525				0.08-15	1450	5-7	2×0.4	45	2883×808×1060
6ZXS525				0.07-15	960	6-8	2×0.75	45-60	2953×808×1120
ZXS1020	1000×2000	1		0.12-20	960	6-8	2×0.75	45-60	2152×1320×900
2ZXS1020	1000×2000	2		0.11-20	960	5-7	2×0.75	45-60	2219×1320×960
3ZXS1020	1000×2000	3	2-200	0.10-2	960	5-7	2×0.75	45-60	2286×1320×1030
4ZXS1020		4		0.07-15	960	4-8	2×0.75	45-60	2353×1320×1100
5ZXS1020		5		0.07-15	960	4-8	2×1.5	45-60	2420×1320×1160
6ZXS1020		6		0.07-15	960	4-8	2×1.5	45-60	2487×1320×1220
ZXS1025	1000×2500	1		0.1-15	1450	5-7	2×0.4	45	2203×1320×900
2ZXS1025		2		0.08-15	1450	5-7	2×0.4	45	2269×1320×960
3ZXS1025		3		0.07-15	960	6-8	2×0.75	45-60	2336×1320×1030
ZXS830 2ZXS830 3ZXS830	800×3000	1 2 3		0.1-20	960	6-8	2×0.75	45-60	3080×1098×1120
				0.1-20	960	6-8	2×0.75	45-60	3140×1098×1180
				0.1-20	960	6-8	2×1.5	45-60	3200×1098×1240
ZXS1030	1000×3000	1		0.1-20	960	6-8	2×0.75	45-60	3152×1340×1120
2ZXS1030		2		0.1-20	960	6-8	2×1.5	45-60	3219×1340×1120
3ZXS1030		3		0.1-20	960	6-8	2×1.5	45-60	3286×1340×1120
ZXS1224	1200×2400	1		0.1-23	960	6-8	2×0.75	45-60	2480×1520×1100
2ZXS1224		2		0.1-23	960	6-8	2×0.75	45-60	2540×1520×1160
3ZXS1224		3		0.1-23	960	6-8	2×1.5	45-60	2600×1520×1220

ZXS系列直线振动筛常用型号规格尺寸表:

	L	L1	L2	L3	L4	L5	L6	B	B1	B2	B3	H	H1	C	ф	фK
ZXS520	2075	200	1300	1450	1550	130	340	556	400	706	806	990	400	60	60	11
2ZXS520	2135	200	1330	1500	1600	130	340	556	400	706	806	1050	400	120	60	11
3ZXS520	2195	200	1400	1500	1600	130	340	556	400	706	806	1110	400	180	60	11
ZXS525	2575	220	1580	1700	1800	150	450	558	400	706	806	990	400	60	60	11
2ZXS525	2635	220	1620	1750	1850	150	450	558	400	706	806	1050	400	120	60	11
3ZXS525	2695	220	1670	1750	1850	150	450	558	400	706	806	1110	400	180	60	11
4ZXS525	2755	220	1650	1800	1900	170	480	558	400	706	806	1170	400	240	60	15
5ZXS525	2815	220	1630	1800	1900	170	480	558	400	706	806	1230	400	300	60	15
6ZXS525	2875	220	1610	1800	1900	170	480	558	400	706	806	1290	400	360	60	15
ZXS1020	2075	200	1320	1450	1550	150	340	1018	800	1178	1278	1120	368	60	60	15
2ZXS1020	2135	200	1400	1500	1600	150	340	1018	800	1178	1278	1180	380	120	60	15
3ZXS1020	2195	200	1400	1500	1600	150	340	1018	800	1178	1278	1240	380	180	60	15
4ZXS1020	2255	250	1500	1600	1700	190	400	1018	800	1178	1278	1300	400	240	60	17
5ZXS1020	2315	250	1500	1600	1700	190	400	1018	800	1178	1278	1360	400	300	60	17
6ZXS1020	2375	250	1500	1600	1700	190	400	1018	800	1178	1278	1420	400	360	60	17
ZXS1025	2575	220	1600	1700	1800	170	450	1020	800	1178	1278	1120	380	60	60	13
2ZXS1025	2635	220	1650	1750	1850	170	450	1020	800	1178	1278	1180	380	120	60	13
3ZXS1025	2695	220	1650	1750	1850	170	450	1020	800	1178	1278	120	380	180	60	13
ZXS830	3080	250	1900	2000	2100	190	500	818	600	978	1098	1120	430	60	60	17
2ZXS830	3140	250	1900	2000	2100	190	500	818	600	978	1098	1180	430	120	60	17
3ZXS830	3200	250	2000	2100	2200	190	580	818	600	978	1098	1240	430	180	60	17
ZXS1030	3080	280	1900	2000	2100	210	500	1020	800	1178	1298	1120	450	60	60	17
2ZXS1030	3140	280	1900	2000	2100	210	500	1020	800	1178	1298	1180	450	120	60	17
3ZXS1030	3200	280	2000	2100	2200	210	580	1020	800	1178	1298	1240	450	180	60	17
ZXS1224	2480	220	1550	1650	1750	170	450	1220	950	1378	1498	1150	400	60	60	17
2ZXS1224	2540	220	1550	1650	1750	170	450	1220	950	1378	1498	1210	400	120	60	17
3ZXS1224	2600	220	1600	1700	1800	170	450	1220	950	1378	1498	1270	400	180	60	17
